  • 2024-05-21

    1、修正新绘制的人孔的区分(人孔、手孔、特殊人孔)属性没有的问题。



    2024-05-14

    1、修正[导出不含专业对象]命令导出图纸字体始终为同一种字体的问题。
    2、修正导出不含专业对象后人孔纵断面图轴线变成实线的问题。
    3、[导出不含专业对象]命令导出图纸如果有些对象设置为不打印就没有导出修改为照常导出。
    4、修改导出不含专业对象命令导出对象颜色与原图一致。



    2024-04-25
    1、优化了打开图纸的速度。



    2024-04-17
    1、重新整理了图库。
    2、图库展示方式重新做了处理。
    3、在辅助功能->专业工具 下新增了 指北针和接地线命令。



    2024-03-29

    功能简述:

    1、支持AutoCAD最新版本,高效利用新版本ACAD特性更快速绘图。
    2、支持AutoCAD版本达到4个从2021~2024。
    3、梳理修改全部绘制命令完美支持大屏幕,提高生产效率。
    4、新设计的边菜单栏适应各类屏幕分辨率。
    5、专业对象新增多个子实体支持,利用特性框更快速修改。
    6、新增几个灵活的文本标注命令。
    7、优化[设置快捷命令]可以立即生效。
    8、统计工程量和生成概预算工程更便捷。
    9、不再受64位操作系统安装32位Office影响。





  • 成捷迅通信线路设计绘图软件V2025版介绍





          《成捷迅通信线路设计绘图软件2025版》,简称成捷迅线路2025。以AutoCAD2021/2022/2023/2024为平台,高效利用新版本ACAD特性更快速绘图;新的界面风格友好直观,全部绘制命令完美支持大屏幕操作;在保留了2018版的绘图功能外,还调整和增加了一些实用性命令。

          《成捷迅通信线路设计绘图软件2025版》适用于WIN10及更高版本的操作系统。

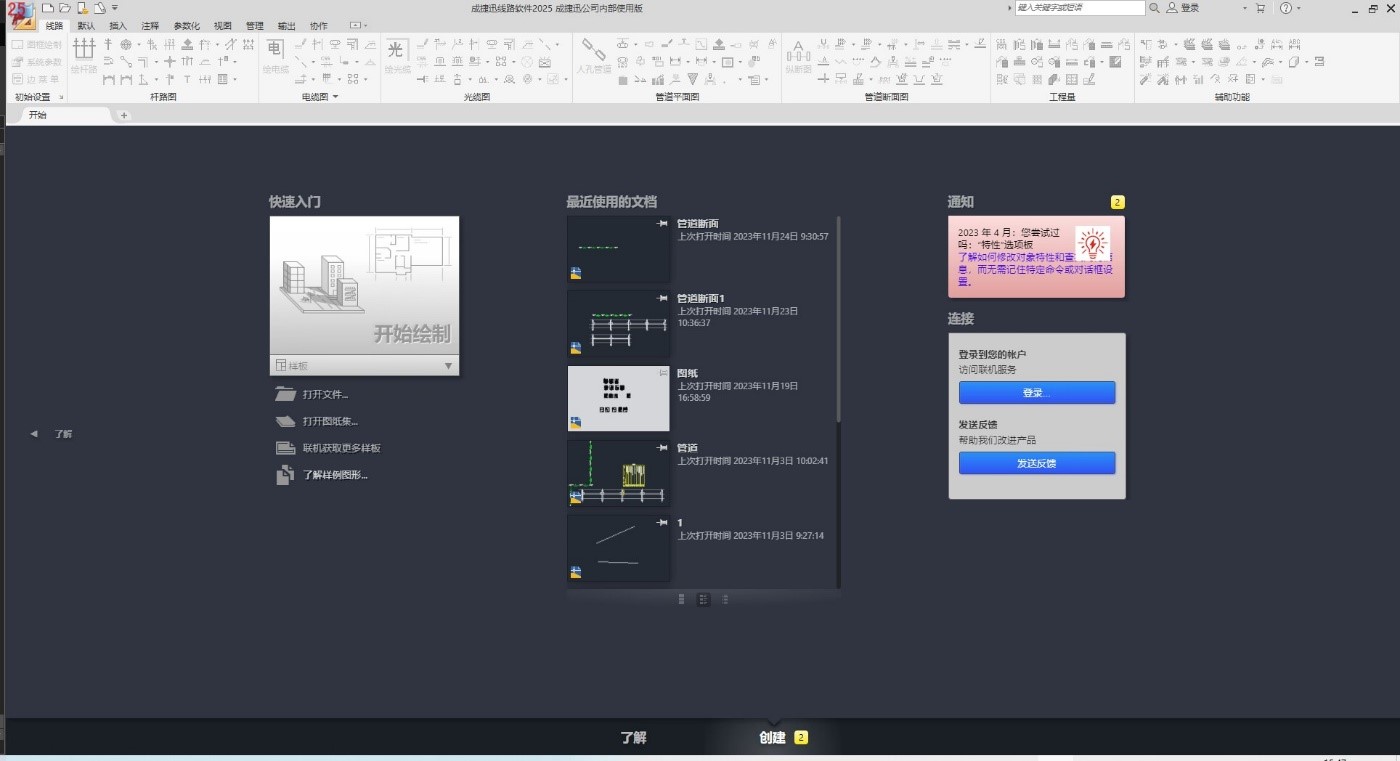

    初始页面





          一、新设计的边菜单栏适应各类屏幕分辨率,全部展开显示,方便使用者快速找到对应命令:

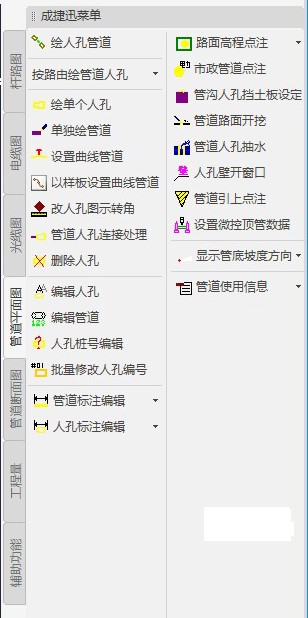

    管道平面图菜单栏





            二、在最新的AutoCAD2021及以上平台中,与低版本AutoCAD平台相比,有一些新的功能或特性,使用起来更方便:

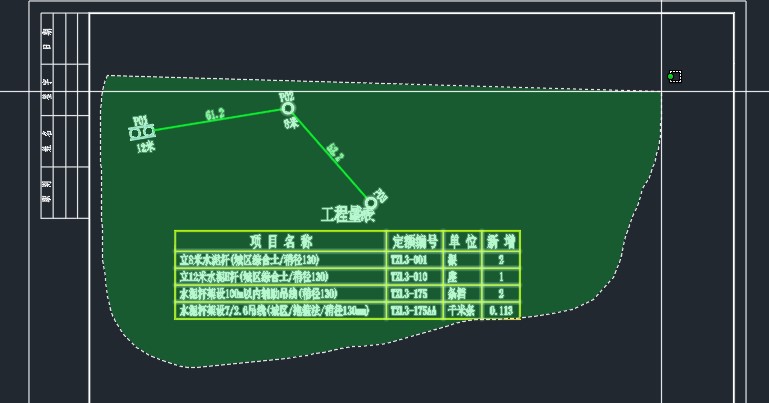

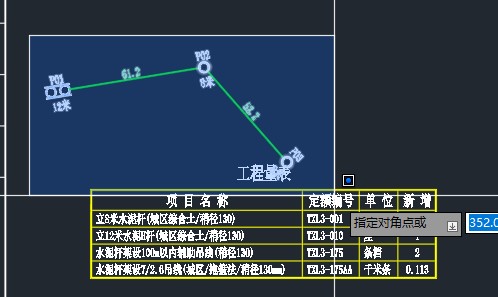

            例如,在2021版AutoCAD中,鼠标点击左上角后松开鼠标,然后点击对角,则形成一次框选;   而如果鼠标点击不松开鼠标且直接移动鼠标,则形成一次不规则选择。

           而无论当前在图形的哪个位置,双击鼠标滚轮,所有的图形都会出现在绘图区域中,相当于“zoom all”命令。

    框选                                                                                                  不规则框选





           三、专业对象新增多个子实体支持:

           线路2025版中,当鼠标指针移动位置有多个子实体可供选择时,鼠标指针右上角会增加一个(叠加方形)标志。这个标志说明此处有多个子实体可供选择。点击下去会弹出一个窗口,可以在选择集中直接选择某个子实体。

           如果已经选中某个子实体,当鼠标指针移动到其他子实体上方时鼠标指针右上角多个“+”号。按住Shift键鼠标指针移动到已选择实体上方时鼠标指针右上角多个“-”号。

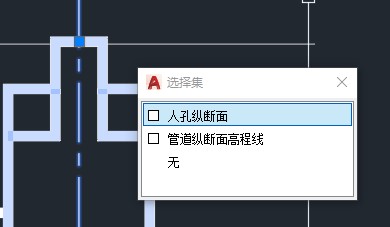

    鼠标指针移动到子实体时,出现叠加方形的标志                                         选择集窗口,说明可以有多个子实体可供选择





           新版本的子实体功能在线路2025中的主要应用为以下几种:

           1、在电光缆中多段电光缆的每一段(电)光缆都是一个子实体,用户可以实现在调出子实体的特性框中对某一段精确修改,而不影响其它段的特性。(但不允许点Delete键删除)。

           请注意:线路2025为了方便用户分辨,对子实体增加了不可拖拽夹点,如需要修改该颜色,可在AutoCAD [选项]命令中的[选择集]页面中设置。

           2、人孔纵断面中有三个子实体:包封、基础、钢筋,这三种在(按Ctrl键)选中状态下点Delete键都允许删除。



                                 每一段光缆都是子实体,方便对一段光缆的属性精确修改而不影响其它段                                   管道基础、包封、钢筋均为子实体

           四、新增部分文本标注命令,让标注更灵活:

           运行命令后,系统显示如下图所示文本标注对话框。这个功能就是直接调用前文所述用户自定义词库在图纸中直接标注文本。



     文本标注对话框

           五、优化[设置快捷命令]可以立即生效:

           命令总分为两个标签页,点开“线路命令”标签页的分类按钮,设置快捷命令,确定后立即生效;“AutoCAD命令”标签页是系统列出AutoCAD平台隐含的快捷命令,用户在设置自定义快捷命令时,应避免与AutoCAD命令隐含的快捷命令重复。举例:设置“ddd”对应线路命令中的单插电杆命令。





     设置快捷命令                                                                                           自定义快捷命令

           五、优化[设置快捷命令]可以立即生效:

           命令总分为两个标签页,点开“线路命令”标签页的分类按钮,设置快捷命令,确定后立即生效;“AutoCAD命令”标签页是系统列出AutoCAD平台隐含的快捷命令,用户在设置自定义快捷命令时,应避免与AutoCAD命令隐含的快捷命令重复。举例:设置“ddd”对应线路命令中的单插电杆命令。





     设置快捷命令                                                                                           自定义快捷命令

           六、统计工程量和生成概预算工程更便捷

           工程量统计功能为统计单类、整张图、多文件或整个项目的工程量,并按用户要求生成工程量表并自动查套定额,也可直接生成概预算文件,将工程量及其定额编号写入通信工程概预算表表三和表四中,使用户可直接利用系统提供的数据在本系统或概预算软件中编制线路工程概预算。





           七、不再受64位操作系统安装32位Office影响:

           之前部分用户在64位操作系统中误安装了32位Office,导致线路软件在使用过程中频繁出错退出,新的2025版完美解决这个问题,使使用者不再受该问题困扰。
